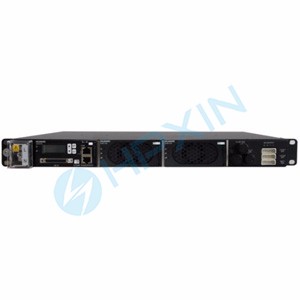

小容量嵌入式電源 ETP4830-A1
嵌入式電源
產品簡介：
海鵬信嵌入式電源包含6款產品：ETP4830、ETP4890、ETP48150、ETP48200、ETP48400、ETP48500，它們滿足從15A到500A寬范圍的直流輸出，可覆蓋接入層、匯聚層通訊基站應用場景，是應用非常廣泛的交/直流一體化通信電源系統。嵌入式電源各功能單元采用標準化尺寸、模塊化設計，電源高度從1U到11U高不等，結構緊湊，易安裝，支持標準19英寸機架或嵌入式機柜等多種安裝方式。系統可適應寬范圍交流輸入，具備智能化蓄電池管理、遠程環境監控等功能。海鵬信可根據客戶需求，快速定制化開發智能、高效、柔性、可靠的嵌入式電源。
技術參數 | ETP4830-A1 | ||
電流、功率與效率 | |||
最大電流 | 30 A | ||
最大功率 | 2 kW | ||
最大效率 | >96%* | ||
交流配電 | |||
輸入模式 | 220V AC單相，兼容110V AC雙火線 | ||
輸入頻率 | 45~66 Hz，額定值：50 Hz / 60 Hz | ||
直流配電 | |||
輸出電壓 | -42~-58V DC，額定值：-53.5V DC | ||
負載空開 | 1×20A (熔絲) | ||
電池空開 | 2×20A (熔絲) | ||
顯示與通信 | |||
監控型號 | SMU01A | SMU01B | SMU01C |
顯示類型 | LCD | LCD | LCD |
通信接口 | RS232/485，FE | RS232/485 | RS232/485 |
信號輸入 | NA；可擴展7路開關量，2路模擬量 | NA；可擴展7路開關量，2路模擬量 | 2 路開關量 2路模擬量 (環境溫度、電池溫度) |
告警輸出 | NA；可擴展8路干接點輸出 | NA；可擴展8路干接點輸出 | 4路干接點輸出 |
常規參數 | |||
系統尺寸 | 442 mm (寬) × 255 mm (深) × 1U (高) | ||
系統重量 | ≤8 kg (不含整流模塊) | ||
工作溫度 | -40~+70 ℃ (系統運行溫度)，-40~+70 ℃ (系統存儲溫度) -40~+75 ℃ (整流模塊運行溫度，≥ 55 ℃降額) | ||
工作濕度 | 5%~95% ( 無凝露) | ||
散熱方式 | 自然散熱 | ||
工作海拔 | 4000 m (≥ 2000降額輸出，每升高200 m降低1 ℃) | ||
防護等級 | IP20 | ||
安裝方式 | 19英寸機架或嵌入式機柜安裝 | ||
走線方式 | 左進右出線 | ||
維護方式 | 前操作、前維護 | ||
功率因素 | ≥ 0.99 | ||
諧波THD | ≤ 5% | ||
